Деформационные швы в новостройке: что это такое и как проверить их состояние

Когда человек покупает квартиру в новостройке, он смотрит на планировку, вид из окна, качество отделки. Деформационные швы обычно остаются вне поля зрения, хотя именно они во многом определяют, будет ли в квартире тепло, сухо и тихо. Это скрытые «суставы» здания, которые позволяют ему безопасно двигаться под воздействием температуры, ветра и подвижек грунта. Если такой шов выполнен с нарушениями, последствия появятся уже в первый отопительный сезон: промёрзшие углы, конденсат, плесень, продувание из-под плинтуса. В этой статье я подробно разберу, что представляет собой деформационный шов, как отличить его от трещины, как самостоятельно проверить его состояние при приёмке квартиры и что делать, если обнаружился дефект.

Мнение эксперта компании СпецНовострой

За годы работы на приёмках квартир в Москве и Московской области мы убедились: дефекты деформационных швов относятся к самым коварным. Их почти невозможно заметить неопытным глазом, но именно они дают промерзание, плесень и протечки. Хуже всего, что после чистовой отделки доказать вину застройщика становится крайне сложно, ведь шов скрыт под штукатуркой и обоями. Мой совет прост: проверяйте состояние швов до подписания акта и до начала ремонта. Пирометр или тепловизор, простой лист бумаги и внимательный осмотр углов дают до 80% информации о проблеме. А если сомневаетесь в результате, приглашайте специалиста на профессиональную приёмку квартиры: стоимость обследования несопоставима с расходами на переделку промёрзшей стены.

Что такое деформационный шов и зачем он нужен

Здание кажется монолитной и неподвижной конструкцией, но это иллюзия. Оно постоянно испытывает нагрузки: летом бетон и кирпич расширяются от жары, зимой сжимаются от холода, грунт под фундаментом проседает неравномерно, ветер раскачивает высокие секции, а свежий монолит даёт усадку. Если не дать зданию возможность двигаться, напряжения накопятся и вырвутся наружу в виде трещин по несущим стенам. Деформационный шов решает эту задачу.

Определение простыми словами

Деформационный шов — это преднамеренный разрыв в конструкции здания, который разделяет его на отдельные независимые участки. По сути это специально предусмотренный проектом зазор, проходящий через стены, перекрытия, а иногда и фундамент. Он позволяет частям здания смещаться друг относительно друга без разрушения. Внутри такой зазор не остаётся пустым: его заполняют эластичными материалами, утеплителем, герметиком и закрывают защитными накладками.

Представьте два кубика, стоящих рядом, но не склеенных между собой. Если один слегка сдвинется, второй останется на месте, и трещины не возникнет. Именно так работает деформационный шов, разделяя здание на секции-«кубики».

В нормативной строительной документации деформационные швы рассматриваются как обязательный элемент, обеспечивающий пространственную жёсткость и долговечность конструкции. Требования к их устройству содержатся в своде правил СП 70.13330 «Несущие и ограждающие конструкции» и смежных нормативах.

Физическая природа явления

За необходимостью швов стоит простая физика. Материалы расширяются и сжимаются при изменении температуры. Железобетонная секция длиной несколько десятков метров при перепаде температур на 40–50 градусов меняет свои размеры на сантиметры. Если не дать этому движению выход, в конструкции возникнут внутренние напряжения, способные разорвать бетон.

Второй источник движения — грунт. Основание под разными частями здания уплотняется неравномерно, особенно если дом имеет сложную форму или разную этажность секций. Тяжёлая высокая часть оседает сильнее лёгкой пристройки. Третий фактор — усадка свежего монолитного бетона, который в первые месяцы после заливки уменьшается в объёме по мере твердения.

Чем шов отличается от трещины и межпанельного шва

Это один из ключевых вопросов, который волнует покупателей. Разберём различия в таблице.

Главное отличие: деформационный шов имеет ровные края и постоянную ширину, он проходит по всей высоте стены сквозной линией. Трещина же извилиста, расширяется и сужается, часто ветвится. Межпанельный шов — это стык двух заводских панелей, он выполняет функцию соединения, а не компенсации подвижек, хотя тоже требует герметизации.

Виды деформационных швов

Швы классифицируют по назначению, то есть по тому, какие именно деформации они компенсируют. Понимание видов помогает при осмотре понять, что и где искать.

Температурно-усадочные швы

Самый распространённый тип. Компенсирует сезонные изменения размеров конструкции от перепадов температуры и усадку материала. Такие швы располагают с определённым шагом по длине здания. Чем длиннее секция, тем чаще нужны швы. Для отапливаемых железобетонных зданий расстояние между такими швами обычно измеряется десятками метров и определяется расчётом по нормативам.

Осадочные швы

Компенсируют неравномерную осадку фундамента. Их устраивают там, где соседние части здания имеют разную нагрузку на основание: между высокой и низкой секциями, на сложных грунтах, в местах примыкания пристроек. В отличие от температурного, осадочный шов обязательно рассекает и фундамент, ведь движение идёт снизу.

Усадочные швы в монолите

Применяют в монолитных конструкциях для контроля трещинообразования в ранний период твердения бетона. Свежий бетон усаживается, и без специальных швов усадка выльется в хаотичные трещины.

Антисейсмические швы

Обязательны в сейсмически активных регионах. Разделяют здание на отсеки, которые при землетрясении колеблются независимо, не разрушая друг друга. Ширина таких швов больше обычных.

Комбинированные и по ориентации

На практике часто устраивают температурно-осадочные швы, совмещающие обе функции. По ориентации швы делят на вертикальные (по стенам) и горизонтальные (в перекрытиях, кровле, между разновысокими частями).

Нормативная база

Устройство деформационных швов регулируется системой сводов правил и стандартов. Знать их полезно, чтобы грамотно вести диалог с застройщиком и опираться на документы при спорах.

• СП 70.13330 «Несущие и ограждающие конструкции» — устанавливает правила устройства конструкций, включая деформационные швы, требования к выполнению работ и допускам.
• СП 20.13330 «Нагрузки и воздействия» — определяет нагрузки, которые учитывают при расчёте необходимости и параметров швов.
• СП 50.13330 «Тепловая защита зданий» — задаёт теплотехнические требования, важные для оценки промерзания в зоне шва.
• Стандарты на мастики и герметизирующие материалы, применяемые при заполнении швов, устанавливают требования к их свойствам.

Отдельно отмечу: гарантийные обязательства застройщика на конструктивные элементы, к которым относятся деформационные швы, регулируются Федеральным законом № 214-ФЗ «Об участии в долевом строительстве». Об этом подробнее в юридическом разделе.

Конструктивные особенности деформационных швов

Чтобы понимать, что именно проверять, важно представлять, из чего состоит шов и где он проходит в здании.

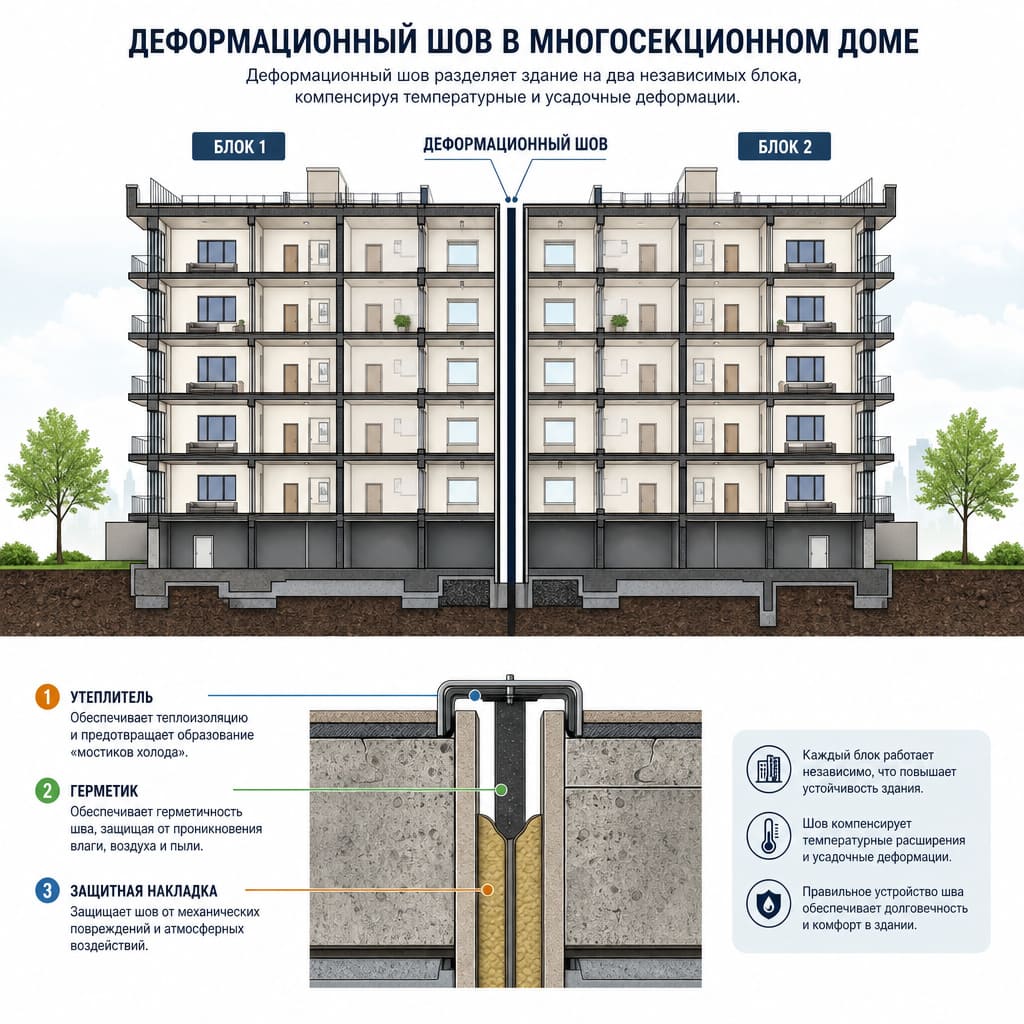

Где расположены швы

Деформационный шов — сквозной элемент, поэтому он проходит через все конструкции по своей линии:

• наружные стены и фасад, включая межсекционные стыки между подъездами;
• внутренние несущие стены, перекрытия и полы, где шов может проявляться как разрыв стяжки;
• кровля и кровельный пирог, где особенно важна гидроизоляция;
• фундамент, цоколь и подвальные стены (для осадочных швов);
• места примыкания пристроек, балконов, лоджий, разновысоких объёмов.

Для покупателя квартиры важнее всего внутренние проявления: углы комнат, примыкания стен к потолку и полу, зоны около межсекционных стыков.

Параметры шва

Ключевые характеристики — ширина, глубина и шаг между швами. Ширина назначается расчётом в зависимости от ожидаемых деформаций и обычно составляет от двух до нескольких сантиметров. Слишком узкий шов не сможет компенсировать движение, слишком широкий сложнее качественно загерметизировать. Шаг зависит от материала конструкции, типа здания и климата. Геометрия шва может быть прямой, ступенчатой или шпунтовой — последняя лучше защищает от продувания и протечек.

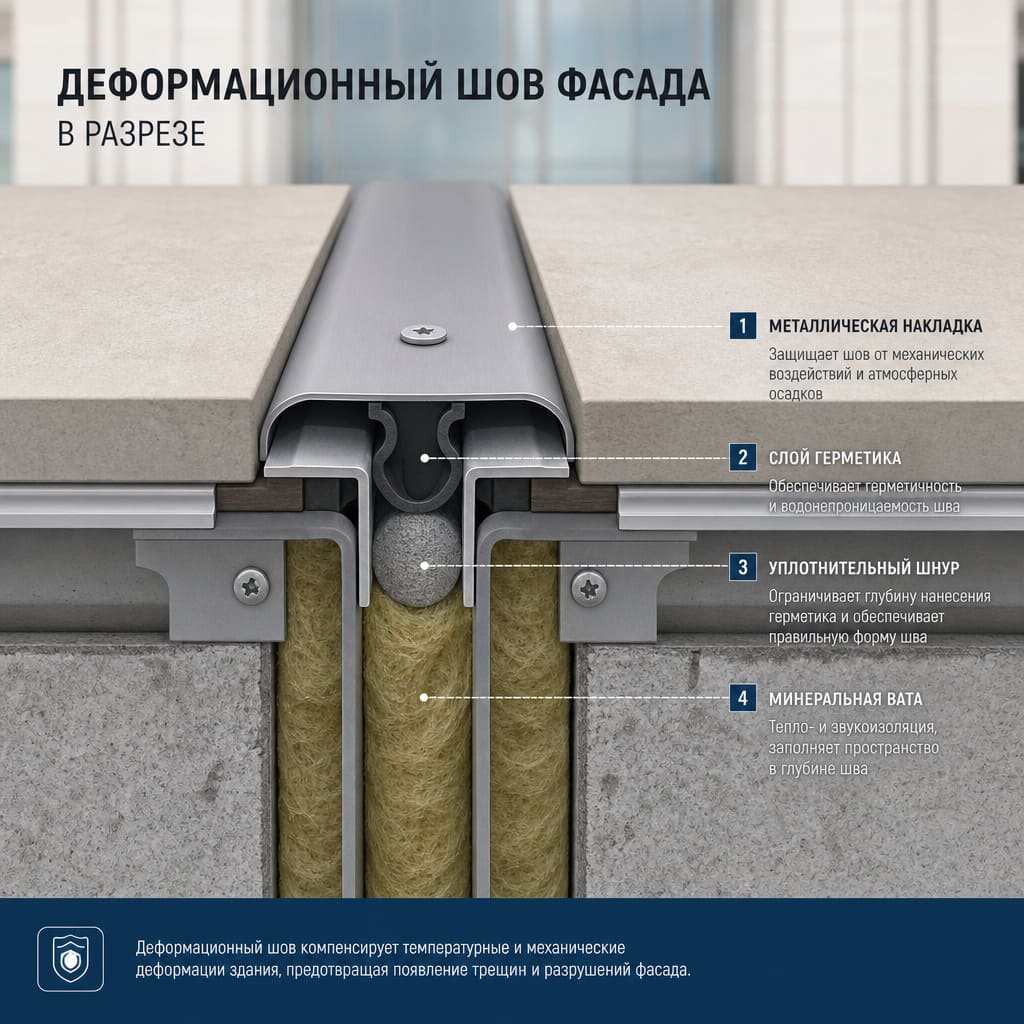

Многослойная структура шва

Правильно устроенный шов — это «пирог» из нескольких слоёв, каждый со своей задачей.

Если хотя бы один слой отсутствует или выполнен неверно, шов перестаёт работать как надо. Частая ошибка застройщиков — экономия на утеплителе или замена эластичного герметика жёстким раствором.

Материалы для устройства и герметизации

От выбора материалов напрямую зависит долговечность шва.

• Полиуретановые герметики — обладают высокой эластичностью, стойкостью к УФ и механическим воздействиям, хорошо переносят подвижки. Оптимальный выбор для фасадных швов.
• Силиконовые герметики — эластичны, устойчивы к влаге, применяются в санитарных и стеклянных узлах, но хуже красятся.
• Битумно-полимерные мастики — используют для гидроизоляции, чаще в кровле и подземных частях.
• Компрессионные ленты (ПСУЛ) — саморасширяющиеся ленты, уплотняющие зазор.
• Металлические компенсаторы и профили — закрывают широкие швы, обеспечивают движение и защиту.
• Гидрошпонки — эластичные ленты, закладываемые в бетон для герметизации швов в подземных и мокрых зонах.

Специфика по типу здания

В монолитных домах швы располагают по расчёту, шаг зависит от длины секций. В панельных домах деформационные швы соседствуют с межпанельными, и их важно не путать. В кирпичных зданиях устраивают температурные и осадочные швы, кирпич особенно чувствителен к температурным перепадам. В каркасных зданиях швы привязаны к каркасу. В высотных домах (выше 75 метров) требования повышены из-за ветровых и температурных нагрузок. В зданиях сложной формы в плане (Г-, Т-, Ш-образных) швы обязательны в местах перегиба, где концентрируются напряжения.

Дефекты швов: причины, признаки и последствия

Именно дефекты швов доставляют жильцам новостроек больше всего проблем. Разберём, как их распознать.

Симптомы нарушения целостности шва

Признаки удобно разделить на группы.

• Тактильные: сквозняки, холодные углы, продувание из розеток и по полу вдоль плинтуса.
• Визуальные: мокрые пятна, конденсат на стенах, отслоение обоев, трещины в отделке в определённых зонах.
• Биологические: чёрная плесень и грибок в углах, особенно на наружных стенах.
• Структурные: трещины в штукатурке по линии шва, разрыв стяжки пола, смещение или деформация нащельников.

Если в одном месте квартиры собирается сразу несколько признаков — холодно, влажно и появляется плесень, — с высокой вероятностью нарушена герметичность или утепление деформационного шва рядом.

Типичные дефекты

Отдельно подчеркну заделку деформационного шва жёстким цементным раствором. Это грубейшая ошибка. Шов должен двигаться, а жёсткий раствор лишает его этой возможности. В результате при первой же подвижке раствор трескается, а нагрузка передаётся на несущие конструкции.

Причины появления дефектов

• Нарушение технологии застройщиком: спешка при сдаче, экономия на материалах и работах.
• Ошибки проектирования: неверный расчёт нагрузок, неправильный шаг или ширина шва.
• Естественный износ герметика и аномальная усадка грунта со временем.
• Механические повреждения при ремонтных работах, в том числе действиями самих жильцов.

Последствия для жильца

Недооценивать дефекты швов нельзя. Вот к чему они приводят:

• промерзание стен и углов, дискомфорт в холодный сезон;
• конденсат, плесень и грибок, что создаёт риск аллергии и заболеваний дыхательных путей;
• протечки через шов во время дождя и таяния снега;
• рост затрат на отопление из-за потери энергоэффективности;
• порча чистовой отделки и прямые финансовые потери;
• юридические сложности: после ремонта доказать вину застройщика намного труднее;
• в критических случаях — прогрессирующее разрушение несущих конструкций.

Именно поэтому проверять швы разумнее всего до подписания акта приёмки и до начала ремонта, пока конструкции ещё открыты.

Как проверить состояние деформационных швов

Перейдём к самому практичному разделу. Расскажу, когда проверять швы, как осматривать самостоятельно и какие инструментальные методы применяют профессионалы.

Когда проверять

• При приёмке квартиры — главный момент, до подписания акта и до ремонта.
• В период усадки дома — первые один-пять лет после сдачи, особенно после смены сезонов.
• После неблагоприятных воздействий — сильных морозов, ливней, ураганов.
• При жалобах — если появились промерзание, протечки, плесень, сквозняки.
• При плановом обследовании фасадов, которое организует управляющая компания.

Визуальный осмотр: что и где смотреть

Начните с признаков нормального состояния шва: он должен быть целостным, равномерным по ширине, без пустот и разрывов герметика, накладки закреплены ровно. Снаружи осматривают фасад, цоколь, кровлю, межсекционные стыки. Внутри квартиры внимание уделяют углам, примыканиям стен к потолку и полу. Насторожить должны трещины в герметике, его отслоение и выкрашивание, а также косвенные признаки — пятна влаги, иней, конденсат, плесень.

Самостоятельная проверка при приёмке: чек-лист

Вот пошаговый порядок действий, который под силу любому покупателю.

1. Осмотрите углы наружных стен и примыкания к потолку и полу на предмет влаги, инея и плесени.
2. Определите линию деформационного шва, если она проходит через квартиру: это ровный сквозной стык.
3. Проверьте геометрию: измерьте ширину шва линейкой в нескольких точках, оцените прямолинейность.
4. Проведите тест с листом бумаги вдоль стыков и розеток, чтобы выявить сквозняки.
5. Простучите штукатурку вблизи шва: глухой звук указывает на пустоты и отслоение.
6. Замерьте температуру поверхностей пирометром: холодные зоны выдают мостики холода.
7. После дождя или снеготаяния осмотрите зоны у наружных стен на предмет протечек.
8. Сфотографируйте все обнаруженные признаки для дальнейшей фиксации.

Инструменты для самопроверки

Тест с листом бумаги

Простой и наглядный способ. Поднесите тонкий лист бумаги к предполагаемой линии шва, к розеткам и стыкам. Если лист колышется или отклоняется, есть тяга воздуха, а значит, герметичность нарушена. Тест особенно показателен в ветреную погоду.

Простукивание

Лёгкими ударами костяшкой пальца или рукояткой инструмента простучите штукатурку вдоль шва. Звонкий звук говорит о плотном прилегании, глухой — о пустоте под слоем. Пустоты часто скрывают некачественное заполнение шва.

Что спросить и запросить у застройщика

Уточните у представителя застройщика, где по проекту проходят деформационные швы в вашей квартире, какие материалы использованы для их заполнения и утепления. Запросите проектную и исполнительную документацию по швам. Даже если её не предоставят полностью, сам факт вопросов повышает вашу позицию.

Особая сложность возникает, когда квартира сдаётся с чистовой отделкой: швы скрыты штукатуркой и обоями. В этом случае визуальный осмотр менее информативен, и на первый план выходят инструментальные методы — тепловизор и пирометр, которые «видят» скрытые дефекты.

Инструментальные методы диагностики

Профессионалы применяют оборудование, которое выявляет скрытые проблемы.

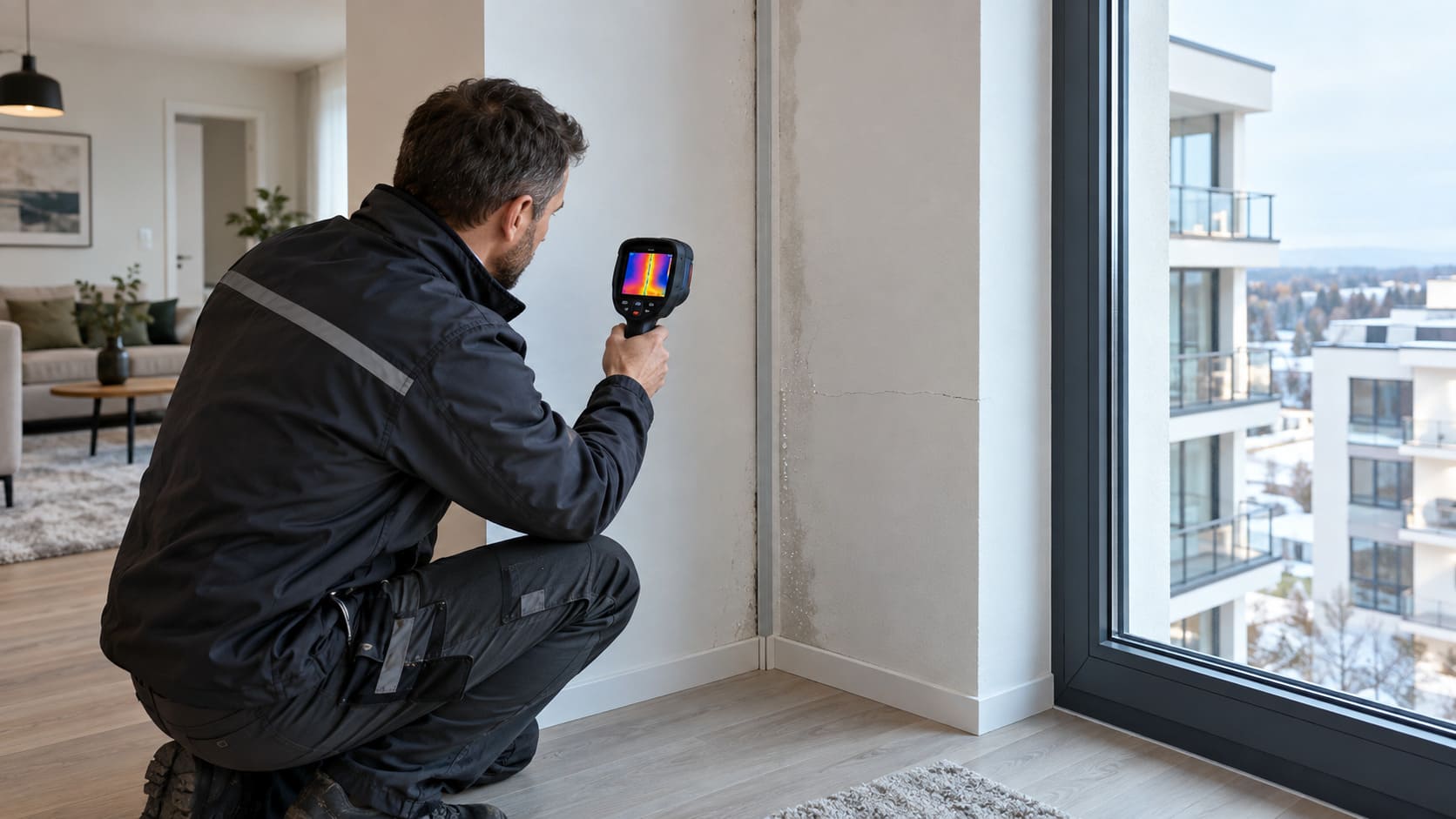

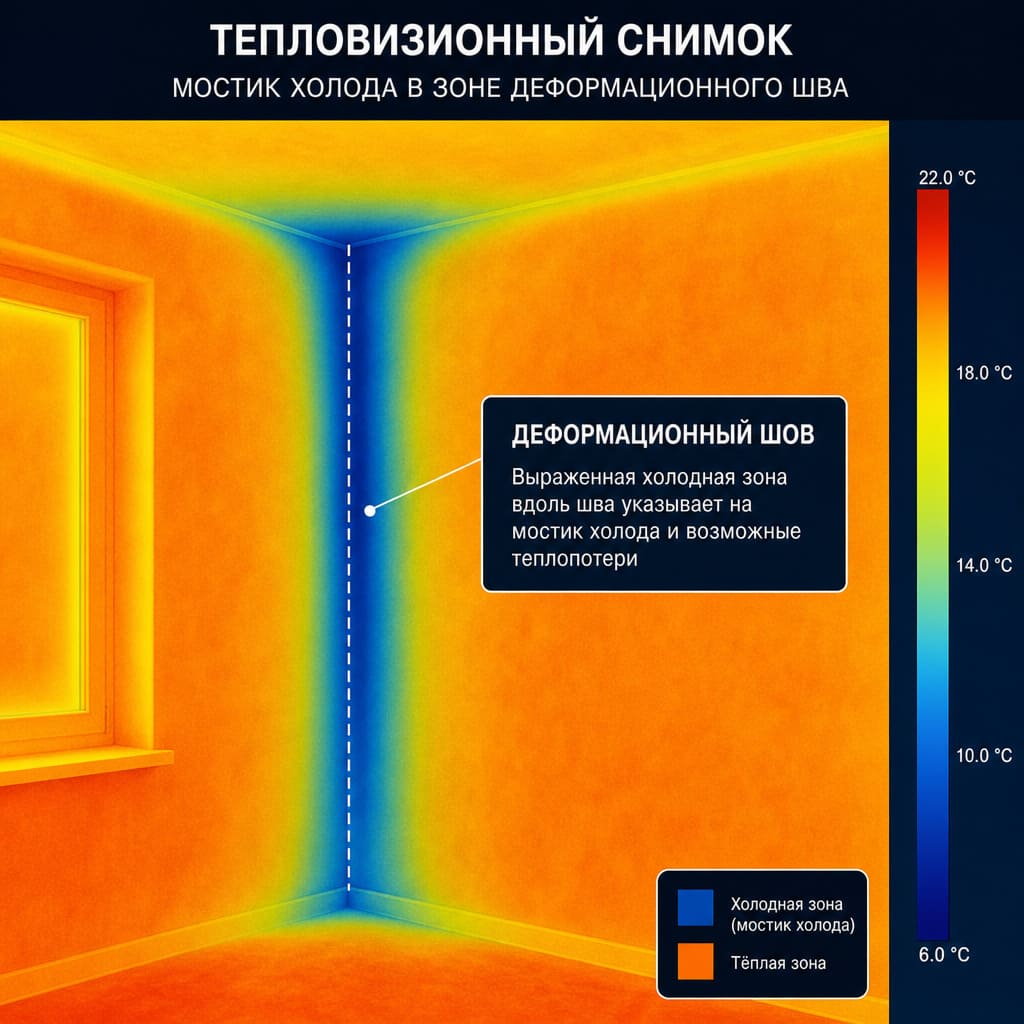

• Тепловизионное обследование — тепловизор фиксирует распределение температур по поверхности и показывает мостики холода, скрытые дефекты утепления и продувание. Условие корректной съёмки — перепад температур между улицей и помещением не менее 15 градусов, поэтому съёмку проводят в осенне-зимний период. На снимке холодные зоны отображаются синими и фиолетовыми оттенками, тёплые — жёлтыми и красными. Дефект шва обычно виден как холодная полоса вдоль стыка.
• Анемометрия — измерение скорости движения воздуха в зоне шва, объективно подтверждает продувание.
• Влагометрия — замер влажности конструкций, выявляет переувлажнение в зоне дефекта.
• Ультразвуковая дефектоскопия — обнаруживает скрытые полости и неоднородности.
• Эндоскопическое обследование — через технологическое отверстие камерой осматривают скрытые полости шва.
• Измерение раскрытия шва — щупами, штангенциркулем и щелемером.
• Геодезический мониторинг — установка реперов и маяков, повторные замеры деформаций во времени.

Факторы, влияющие на точность диагностики

Тепловизор эффективен только при достаточном перепаде температур, летом он бесполезен. Проверять швы лучше до начала черновой отделки, пока конструкции доступны. Ветреная погода усиливает проявление сквозняков и делает их заметнее при обследовании.

Профессиональная строительная экспертиза

Если дефект серьёзный или застройщик спорит, нужна независимая строительная экспертиза квартиры. Её проводят аккредитованные эксперты и строительные лаборатории. В экспертное заключение входят инструментальные замеры, фотофиксация, установление причин дефекта и ссылки на нарушенные нормативы. Такое заключение становится весомым доказательством в досудебной претензии и суде. Стоимость экспертизы зависит от объёма работ и региона, а расходы на неё при выигрыше дела можно взыскать с застройщика.

Ремонт и восстановление деформационных швов

Если дефект подтверждён, встаёт вопрос ремонта. Разберём, когда он необходим и как выполняется правильно.

После устранения замечаний застройщиком целесообразно провести повторную приёмку квартиры, чтобы проверить качество исправлений и убедиться, что первоначальные дефекты действительно устранены.

Когда ремонт нужен срочно

Немедленного вмешательства требуют активные протечки, быстро растущие трещины и видимые нарушения несущих элементов. В остальных случаях допустим плановый ремонт. Важно учитывать сезонность: герметики наносят при определённом температурном диапазоне, указанном производителем, поэтому фасадные работы планируют на тёплый и сухой период.

Технология правильного ремонта

Корректное восстановление фасадного шва выполняется снаружи методом промышленного альпинизма и включает последовательные этапы.

1. Вскрытие и расшивка шва, механическая очистка от старого разрушенного материала.
2. Грунтование основания для надёжной адгезии герметика.
3. Укладка уплотнительного шнура (Вилатерм), который задаёт форму и глубину слоя герметика.
4. Нанесение эластичного герметика по технологии «тёплый шов» с закладкой утеплителя.
5. При скрытых полостях — инъектирование полиуретановыми смолами.
6. Установка декоративных накладок и нащельников.

Внутренняя герметизация со стороны квартиры — лишь временная мера. Она может сместить точку росы вглубь стены и усугубить накопление влаги. Правильное решение почти всегда наружное.

Сравнение решений

Стоимость и ответственность за ремонт

Стоимость складывается из материалов и работ. Работы по герметизации швов обычно считают за погонный метр, и цена зависит от высотности, сложности доступа и объёма. Ключевой вопрос — кто платит. В течение гарантийного срока ремонт конструктивных дефектов оплачивает застройщик. После истечения гарантии ответственность за содержание общего имущества, включая фасадные швы, несёт управляющая компания или ТСЖ.

Права покупателя и юридические аспекты

Знание своих прав превращает жильца из просителя в равноправную сторону спора с застройщиком.

Гарантийные обязательства застройщика

Согласно Федеральному закону № 214-ФЗ, гарантийный срок на объект долевого строительства составляет не менее пяти лет. Он распространяется на конструктивные элементы, к которым относятся и деформационные швы. На инженерное и технологическое оборудование гарантийный срок не менее трёх лет. Это значит, что дефекты швов, проявившиеся в первые пять лет, застройщик обязан устранить за свой счёт.

Документальное оформление при приёмке

Все обнаруженные дефекты фиксируйте письменно в акте осмотра, дополняя фотографиями и видео. Составьте дефектную ведомость с описанием каждого недостатка, его расположения и характера. Если застройщик отказывается подписывать акт с замечаниями, направьте замечания в письменном виде заказным письмом с описью вложения — это сохранит доказательства.

Пошаговые действия при обнаружении дефекта

1. Зафиксируйте дефект фото и видео, составьте акт осмотра до начала любого ремонта.
2. Составьте и направьте застройщику досудебную претензию с требованием устранить недостатки. При споре с застройщиком можно обратиться за юридической помощью дольщикам.
3. При отказе обратитесь в Роспотребнадзор для защиты прав потребителя.
4. Подайте обращение в Государственную жилищную инспекцию, которая контролирует содержание жилфонда.
5. Если мирно вопрос не решается, обращайтесь в суд, приложив независимую экспертизу как доказательную базу.

Ответственность УК и ТСЖ после гарантии

После истечения гарантийного срока содержание общего имущества, включая фасадные и межсекционные швы, регулируется Правилами содержания общего имущества (Постановление Правительства РФ № 491). Управляющая организация обязана проводить плановые осмотры конструктивных элементов и организовывать ремонт по обращениям собственников.

Смежные понятия

Межпанельные швы

В отличие от деформационных, межпанельные швы — это стыки между заводскими панелями в панельных домах. Их типичные проблемы: продувание, промерзание, протечки при разрушении герметика. Восстанавливают их методом «тёплый шов» с закладкой утеплителя и наружной герметизацией, чаще всего силами промышленных альпинистов.

Усадка новостройки

Усадка — это естественное уплотнение грунта под весом здания и стабилизация конструкций после ввода в эксплуатацию. Основной период усадки — первые один-пять лет. В это время возможны небольшие подвижки, которые как раз и компенсируют деформационные швы. Если швы исправны, усадка проходит без последствий для отделки.

Трещины в новостройке

Волосяные трещины в штукатурке в первый год чаще всего усадочные и не опасны, если не расширяются. Насторожить должны сквозные трещины с раскрытием, идущие по несущим стенам, особенно если они растут. Отличить трещину от деформационного шва помогает геометрия: шов ровный и прямой, трещина извилистая. При сомнениях лучше показать проблему специалисту.

Что делать дальше

Деформационные швы остаются незаметными до тех пор, пока не начинают течь или промерзать. Самое разумное — проверить их состояние заранее, при приёмке квартиры, пока конструкции открыты, а закон на вашей стороне. Внимательный осмотр, простые инструменты и знание признаков дефектов позволяют выявить большинство проблем. А там, где нужны тепловизор, точные замеры и грамотная фиксация для спора с застройщиком, разумнее пригласить специалиста.

Компания СпецНовострой помогает с профессиональной приёмкой квартир в новостройках в Москве и Московской области. Наши специалисты обследуют деформационные и межпанельные швы тепловизором, фиксируют дефекты по всем правилам и готовят документы для предъявления застройщику. Если вы готовитесь к приёмке или уже столкнулись с холодными углами и плесенью, обращайтесь: проверить швы до подписания акта гораздо дешевле, чем переделывать промёрзшую стену после ремонта.
